Zobrazovací metody #5 – Základy elektrofyziologie 1/2

Dnes si pro vás připravila dvoudílný článek s úvodem do elektrofyziologie Ing. Michaela Najmanová.

1 Intrakardiální EKG

Intrakardiální EKG je grafický záznam srdeční elektrické aktivity, jenž je snímán pomocí do srdce zavedených katétrů. V tabulce 1.1 jsou uvedeny délky základních intervalů na intrakardiálním EKG při sinusovém rytmu.

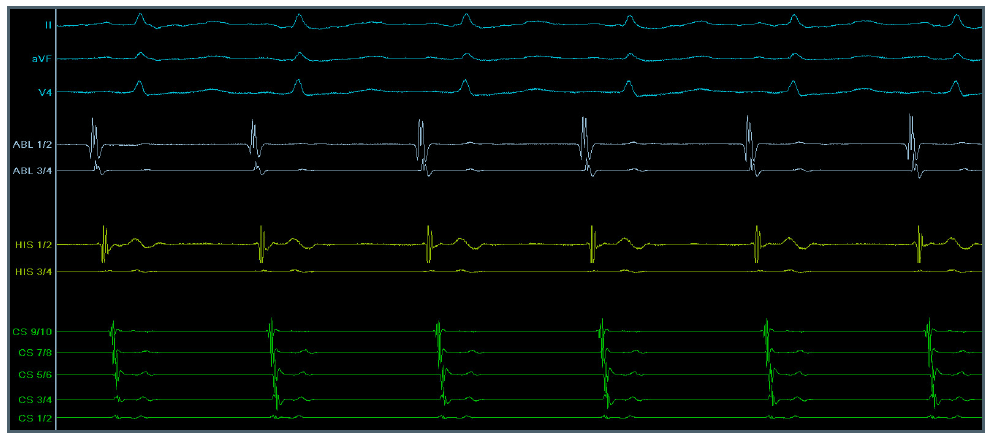

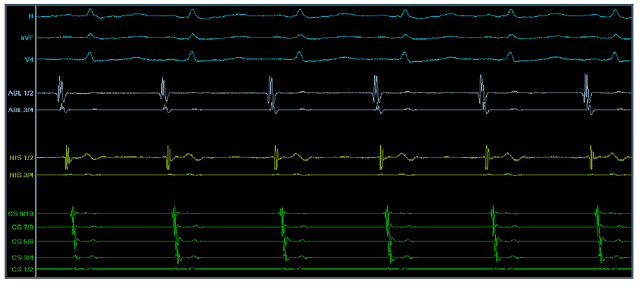

Fyziologický sinusový rytmus na intrakardiálním EKG je znázorněn na obrázku 1.1 při rychlosti posunu 100 mm/s. První 3 svody shora obrázku jsou záznamy z povrchového EKG, signály označeny jako ABL pocházejí z ablačního katétru, katétr s označením HIS snímá signály z Hisova svazku a 10-polární katétr CS je zaveden do koronárního sinu, který se nachází mezi levou síní a levou komorou a ústí do pravé síně.

Obrázek 1.1: Ukázka sinusového rytmu na intrakardiálním EKG.

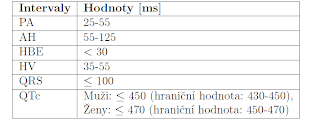

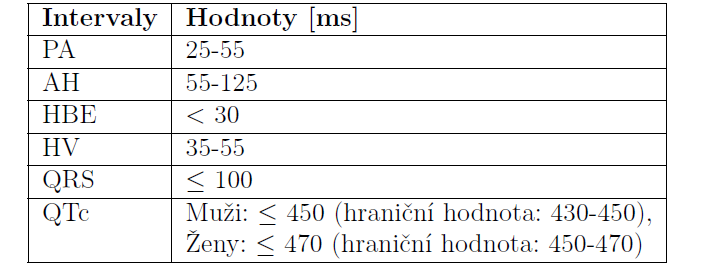

Tabulka 1.1: Důležité intervaly na intrakardiálním EKG při sinusovém rytmu [25]


Vysvětlení tabulky 1.1: PA interval je doba od počátku P vny na povrchovém EKG po 1. výchylku zaznamenanou z katétru umístěného na Hisovu svazku, tento interval podává informaci o intraatriálním vedení. AH, HV intervaly, jenž jsou zobrazeny na obrázku
Obrázek 1.2: Ukázka rozměření AH a HV intervalů na intrakardiálním EKG.

1.2, se měří na intrakardiálním EKG při sinusovém rytmu pro vyhodnocení AV převodu. AH interval se měří mezi potenciálem síní a potenciálem Hisova svazku, HV interval mezi potenciálem Hisova svazku a potenciálem komor. Potenciály snímané intrakardiál-ním EKG z oblasti Hisova svazku jsou označovány zkratkou HBE. QRS je délka QRS komplexu a QTc je korekční QT interval, jedná se o QT interval s korekcí na tepovou frekvenci:

V praxi se používá spíše QTc než QT, protože není ovliňován RR srdeční frekvencí. S výskytem delších QTc intervalů stoupá pravděpodobnost výskytu maligní komorové tachykardie. [4, 22, 31]

2 Srdeční arytmie

Srdce se stahuje více než stotisíckrát denně, když pumpuje krev do celého těla. Arytmie mohou tuto činnost narušit, a proto vyžadují pečlivé lékařské vyšetření. Všechny rytmy, které nepochází z SA uzlu (tzv. sinusový rytmus), jsou označovány jako arytmie. Arytmie se dělí na dvě základní skupiny, a to tzv. bradykardie, kdy je tepová frekvence nižší než 50/min a tzv. tachykardie, kdy je tepová frekvence vyšší než 100/min. Bradykardie vznikají v důsledku porušení tvorby vzruchů v srdci a/nebo porušeným vedením vzruchů srdcem, jejich léčba spočívá nejčastěji v implantaci trvalého kardiostimulátoru. Katetrizační ablací srdečních arytmií se léčí tzv. tachykardie. [2, 27]

 2.1 Tachykardie

Symptomy tachykardií:

Příznaky rychlé srdeční frekvence jsou velmi různorodé. Od palpitací, což je rychlý puls, který pacient sám vnímá, přes nepravidelný srdeční rytmus, závratě, točení hlavy, dušnost, únavu až po bezvědomí, u maligních tachykardií hrozí v případě nedostatečně rychlé pomoci i smrt pacienta. [13, 27]

Dělení tachykardií podle místa vzniku:
Velmi důležitým hlediskem je místo vzniku tachykardie. Podle místa vzniku tachykardie rozdělujeme na supraventrikulární a komorové. Supraventrikulární jsou takové, u kterých se místo vzniku nachází v oblasti síní nebo AV uzlu, v druhém případě mluvíme o junkčním rytmu. Jako komorovou tachykardii označujeme takovou, která vzniká v oblasti svaloviny komor, tj. distálně od Hisova svazku. [2, 15, 27]
Mezi supraventrikulární tachykardie (SVT) řadíme např. supraventrikulární extrasystoly (SVES) – tj. předčasné stahy pocházející ze síní, ne však z SA uzlu, dále fokální síňovou tachykardii, tachykardie vznikající na podkladě přídatné dráhy, jako například AVNRT nebo AVRT, dále flutter síní a fibrilaci síní. Mezi komorové tachykardie řadíme např. komorové extrasystoly (KES) – tj. předčasné stahy pocházející z oblasti komor, dále nesetrvalé a setrvalé monomorfní či polymorfní komorové tachykardie, flutter komor a fibrilaci komor.

Dělení tachykardií podle jejich mechanismu:

Supraventrikulární i komorové tachykardie dělíme podle mechanismu na fokální nebo reentry. Fokální arytmie vznikají z určitého místa (fokusu) ležícího v odlišné oblasti, než se nachází náš tzv. přirozený pacemaker – SA uzel. Jako fokální se označují také arytmie, které vznikají na podkladě tzv. mikroreentry mechanismu. Při reentry mechanismu arytmie krouží elektrický impulz po různě velké oblasti srdce a aktivuje dále okolní svalovinu. [6, 27]

 2.2 Léčba tachykardií – katétrová RF ablace

Katetrizační ablace srdečních arytmií je metoda, při které se do určitého místa v srdci, které je zodpovědné za vznik či šíření tachykardie, aplikuje pomocí katétru energie, která vytvoří v daném místě lézi. Tento výkon probíhá na katetrizačním sále. Přes ablační katétr se aplikuje střídavý nemodulovaný vysokofrekvenční proud o frekvenci 500–1000 kHz. Ablační generátor generuje RF energii na hrot ablačního katétru. Elektrická energie proudí mezi hrotem katétru a velkoplošnou indiferentní elektrodou, která je umístěna na zádech pacienta. Při průchodu RF proudu se místo dotyku ablačního katétru s tkání zahřívá a dochází k tvorbě léze. Vytvořena jizva není vodivá. Ablační katétry lze z hlediska konstrukce rozdělit na nechlazené a na katétry chlazené fyziologickým roztokem. U katétrů chlazených se tvoří větší a hlubší léze v důsledku aplikace vyšší energie. Léčebný postup při katetrizační ablaci je ovlivňován mechanismem tachykardie, přítomností strukturálního postižení srdce, lokalizací a rozsahem klíčového místa tachykardie. [5, 11, 16, 27, 28, 29]
Rizika katetrizační ablace arytmií:

 Jako každý invazivní výkon má i katetrizační ablace tachykardií svá rizika, mezi které patří tromboembolické komplikace, poškození převodního systému, poranění cév v místě vstupů katétrů do těla pacienta (obvykle třísla). Při ablaci může dojít také ke vzniku reaktivního perikardiálního výpotku nebo tamponády srdeční. Některé z těchto komplikací vyžadují urgentní řešení. [5, 27]

 Indikace ke katetrizační ablaci:

Katetrizační ablace je nefarmakologická metoda léčby tachykardií. Indikace je poměrně jednoznačná u typické AVNRT, WPW syndromu a flutteru síní I. typu. U fibrilace síní bývá ablace indikována až po selhání antiarytmické léčby. Při záchytu symptomatické fibrilace síní u mladého člověka by však měla být RF ablace metodou první volby. U pacientů s implantovaným kardioverter-defibrilátorem je ablace indikována v případě opakovaných výbojů nebo v případě recidivujících komorových arytmií. U pacientů s idiopatickými tachykardiemi je ablace indikována při symptomatologii. [11, 27, 28]

Průběh katetrizační ablace:

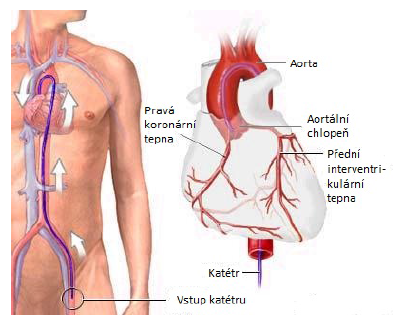

Většina výkonů se provádí endokardiálně (na obrázku 2.1 je uvedeno zavádění katétru), tj. katétry jsou do srdce vedeny cévním řečištěm, další možností je epikardiální či chirurgický přístup. Na začátku výkonu pokud není arytmie jednoznačně dokumentovaná a nebo není jasně známý mechanismus je nutné před vlastním výkonem provést elektrofyziologické vyšetření (EFV). Pomocí intrakardiálního EKG je arytmie zmapována a posléze je aplikována RF energie. Méně složité výkony jako je AVNRT, WPW syndrom, flutter síní I. typu jsou mapovány pouze s využitím intrakardiálního EKG a za RTG kontroly.
V případě komplexních arytmií se využívají 3D elektroanatomické mapovací systémy – například CARTO 3, CARTO XP, EnSite NavX, EnSite Velocity). Některá pracoviště používají také magnetické či robotické naváděcí systémy. Na robotických systémech se v dnešní době dělají hlavně ablace fibrilace síní. Magnetický navigační systém je vhodný převážně pro řešení komorových tachykardií, složitých fokálních síňových tachykardií, případně k epikardiálnímu mapování. Největší výhodou těchto systému je stabilnější přítlak hrotu ablačního katétru k myokardu, díky čemuž se tvoří dokonalejší léze. Délka výkonu se u různých druhů tachykardií liší. RF ablace fibrilace síní, což je nejčastější tachykardie, trvá kolem 3 až 4 hodin. Po ukončení RF ablace se pacientovi vytáhnou z cév katétry a jejich zavaděče a na místo vstupu do žíly či tepny se přiloží zátěž, aby pacient nekrvácel.
Zátěž je přiložena po dobu 6–12 hodin, délka přiložení zátěže se liší například podle délky ablace nebo podle toho, zda byly katétry zaváděny žílou či tepnou. [11, 27, 28]

Obrázek 2.1: Způsob zavádění katétru – endokardiálně, převzato z [10].


Další díl  zde.
